Транзистор

Транзистор — это электронный компонент, который управляет электрическим током. Проще всего его представить как электронный кран или выключатель без механических частей.

У транзистора обычно три вывода. Подавая небольшое напряжение или ток на один из них (управляющий), вы разрешаете или запрещаете протекание гораздо большего тока между двумя другими выводами.

Как это работает (на примере водопроводного крана)
Представьте трубу, по которой течет вода.

Эмиттер (или Исток): откуда «втекает» основной поток воды.

Коллектор (или Сток): куда этот поток должен попасть.

База (или Затвор): это и есть ручка крана.

Если вы чуть-чуть повернете ручку (подадите слабый сигнал на базу), откроется основной клапан, и через трубу хлынет мощный поток воды. Если ручку отпустить — поток остановится.

Основные типы транзисторов
Хотя физика процесса сложна, в электронике выделяют два главных семейства:

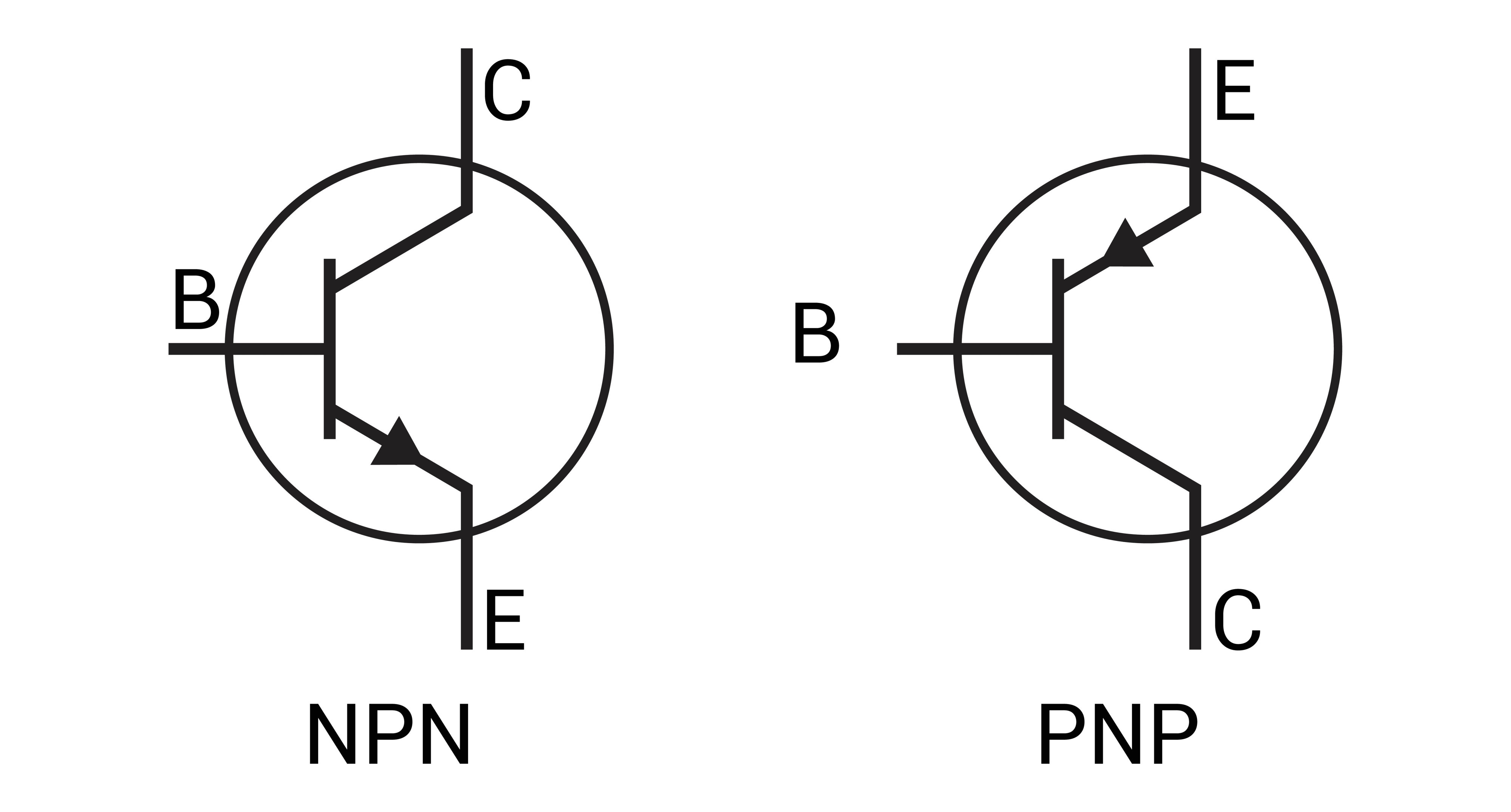

1. Биполярные транзисторы (BJT)
Они управляются током.

Принцип: Маленький ток, втекающий в базу, «открывает» путь для большого тока от эмиттера к коллектору.

Где используются: В усилителях звука и простых схемах управления.

2. Полевые транзисторы (MOSFET)
Они управляются напряжением (электрическим полем).

Принцип: Здесь на затвор не нужно подавать постоянный ток, достаточно создать электрическое поле (напряжение), которое «притянет» носители заряда и создаст канал для тока.

Где используются: Это основа всех процессоров, видеокарт и памяти. Они потребляют меньше энергии и почти не греются в режиме покоя.

Для чего они нужны?
Транзистор может работать в двух основных режимах:

Режим выключателя (цифровой): Транзистор либо полностью закрыт (0), либо полностью открыт (1). Именно так работают компьютеры: миллиарды крошечных транзисторов в процессоре переключаются миллионы раз в секунду, обрабатывая двоичный код.

Режим усилителя (аналоговый): Если приоткрыть «кран» наполовину, он будет пропускать ток пропорционально входному сигналу. Так слабый сигнал от микрофона превращается в мощный звук в колонках.
